產品展示 >> B·碼頭設備
船用輸油臂
船用流體裝卸臂（輸油臂）介紹：
用流體裝卸臂用于槽船管道與碼頭儲運管線之間液體介質傳輸。
在傳輸過程中，在槽船的正常漂移范圍內與槽船隨動；
根據裝卸臂口徑、型號和負載的不同，可采用手動操作或電液控制；
根據傳輸介質種類和溫度的不同，裝卸臂可設計為按碳鋼、不銹鋼或襯PTFE碳鋼管道制造；
設計溫度范圍最大為-196°C-+300°C；
設計壓力位PN1.0MPa-PN4.0MPa。

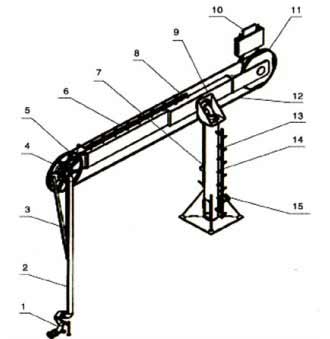

船用臂基本結構圖：
 |
1、三維接頭 2、外臂 3、外臂支撐 4、上繩輪 5、內臂 6、支撐機構 7、鎖緊裝置 8、內臂爬梯組件 9、轉軸箱 10、副配置 11、下繩輪 12、鋼絲繩 13、立柱 14、立柱爬梯組件 15、入口法蘭 |

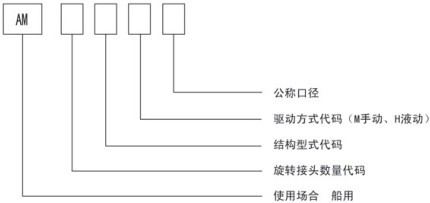

型號說明：
 |
結構形式代碼： 1-自支撐雙配重船用臂 2-混合支撐單配重船用臂 3-獨立支撐單配重船用臂 3-獨立支撐單配重船用臂（雙管） 驅動方式： M-手動型 H-液壓驅動型 |
